LMS(原MLS)型雙法蘭型梅花形彈性聯軸器(GB5272-2002替代GB5272-85)

產品分類：

產品簡介： - LMS(原MLS)型雙法蘭型梅花形彈性聯軸器產品特點：適用范圍和性能特點 1.LMS(原MLS)型- 雙法蘭型梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時,彈性元件發生相......

訂購熱線： 15128789423

產品詳情

- LMS(原MLS)型雙法蘭型梅花形彈性聯軸器
產品特點：
適用范圍和性能特點 1.LMS(原MLS)型- 雙法蘭型梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時,彈性元件發生相應的彈性變形,起到自動補償作用。 2.梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合,例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃,傳遞公稱扭矩25～12500Nm,許用轉速1500～15300r/min。
(1)工作穩定可靠,具有良好的減振、緩沖和電緣性能。 (2)結構簡單,徑向尺寸小,重量輕,轉動慣量小,適用于中高速場合。 (3)具有較大的軸向、徑向和角向補償能力。 (4)高強度聚氨酯彈性元件耐油,承載能力大,使用壽命長,安全可靠。 (5)聯軸器無需潤滑,維護工作量少,可連續長期運行。

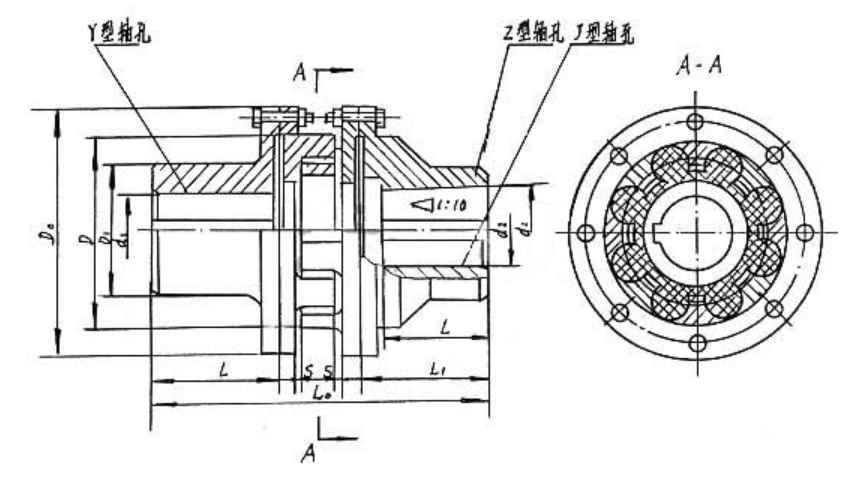

$@~1`W(N{O3XZBDQ4LYR31LW_副本.jpg$

型號	梅花聯軸器	公稱轉矩/N.m		許用轉速/r/min	軸孔直徑d₁,d₂,d_z	軸孔長度		L	Lo	D	D_l	彈性件型號	重量/kg	轉動慣量/kg.㎡
		彈性件硬度				Y型	J1、J、Z型
		a/Ha	b/Hb			L	L1
		80±5	60±5
LMS1	MLS1	25	45	8500	12,14	32	27	35	98	50	90	MT1	1.33	0.0013
					16,18,19	42	30
					20,22,24	52	38
					25	62	44
LMS2	無	50	100	7600	16,18,19	42	30	38	108	60	100	MT2	1.74	0.0021
					20,22,24	52	38
					25,28	62	44
					30	82	60
LMS3	MLS2	100	200	6900	20,22,24	52	38	40	117	70	110	MT3	2.33	0.0034
					25,28	62	44
					30,32	82	60
LMS4	MLS3	140	280	6200	22,24	52	38	45	130	85	125	MT4	3.38	0.0064
					25,28	62	44
					30,32,35,38	82	60
					40	112	84
LMS5	MLS4	350	400	5000	25,28	62	44	50	150	105	150	MT5	6.07	0.0175
					30,32,35,38	82	60
					40,42,45	112	84
LMS6	MLS5	400	710	4100	30,32,35,38	82	60	55	167	125	185	MT6	10.47	0.0444
					40,42,45,48	112	84
LMS7	MLS6	630	1120	3700	35,38	82	60	60	185	145	205	MT7	14.22	0.0739
					40,42,45,48,50,55	112	84
LMS8	MLS7	1120	2240	3100	45,48,50,55,56			70	209	170	240	MT8	21.16	0.1493
					60,63,65	142	107
LMS9	MLS8	1800	3550	2800	50,55,56*	112	84	80	240	200	270	MT9	30.7	0.2767
					60,63,65,70,71,75	142	107
					80	172	132
LMS10	MLS9	2800	5600	2500	60,63,65,70,71,75	142	104	90	268	230	305	MT10	44.55	0.5262
					80,85,90,95	172	132
					100	212	167
LMS11	MLS10	4500	9000	2200	70,71,75,	142	107	100	308	260	350	MT11	70.72	1.1362
					80,85,90,95	172	132
					100,110,120	212	167
LMS12	MLS11	6300	12500	1900	80,85,90,95	172	132	115	345	300	400	MT12	99.54	1.9998
					100,110,120,125	212	167
					130	252	202
LMS13	MLS12	11200	20000	1600	90,95	172	132	125	373	360	460	MT13	137.53	3.6719
					100,110,120,125	212	167
					130,150,160	252	202
LMS14	MLS13	12500	25000	1500	100,110,120,125	212	167	135	383	400	500	MT14	165.25	5.1581
					130*,140,150	252	202
					160	302	242
